全自動燙金機的傳動形式簡介

　　平型帶的傳動形式有如下幾種：

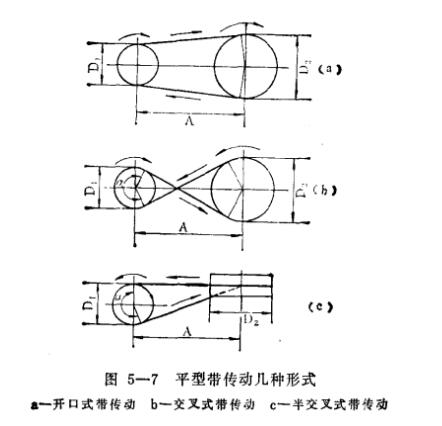

　　1.開口式傳動，如圖5—7a所示。它用于兩軸軸線平行，且兩輪回轉(zhuǎn)方向相同的場合，其最大傳動比i=5。

　　2.交叉式傳動，如圖5—7b所示。它用于兩軸軸線平行，且兩輪回轉(zhuǎn)方向相反的場合，其最大傳動比i=6。

　　3.半交叉式傳動，如圖5—7c所示。它用于兩軸軸線既不平行又不相交的場合。在一般悄況下兩輪的中心平面相互垂直。在傳動時，為了防止帶從帶輪上滑掉，所以進入帶輪的那一段帶的中心線必須包含在該帶輪的中心平面內(nèi)，而這段帶對所離開的帶輪的中心平面，則可偏斜一個不大的角度，但此角度不應(yīng)大于25°、半交叉式傳動的傳動比imax≤3。
