模切機擺線針輪行星齒輪傳動簡介

　　擺線針輪行星齒輪傳動是少齒差行星齒輪傳動的另一種形式，其結構和工作原理與前述漸開線少齒差行星齒輪傳動基本相同，不同之處主要是齒廓曲線。

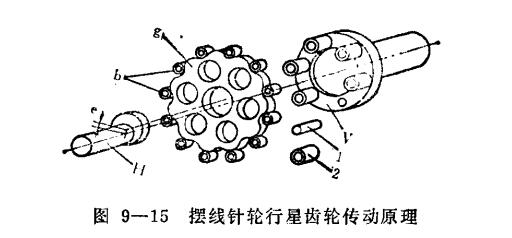

　　擺線針輪行星齒輪傳動結構示意圖如圖9—15所示。行星輪為5，它用擺線齒形，故叉稱為擺線輪，固定中心輪為6是針輪，是用許多針齒銷(外面可加套筒）固定在機殼上而成，系桿好為偏心軸，偏距為6輸出部分由輸出軸盤廠、銷軸1和銷軸套2組成。其工作原理與圖9—14基本相同，當系桿H轉動一軸時，擺線齒和針齒一一依次嚙合，由于擺線輪比針輪少一個齒，所以系桿尺轉過一周時，擺線輪向反方向錯過了一個齒，即轉過

　　擺線針輪行星齒輪減速器能實現較大范圍的傳動比，如一級傳動比i=11-87； 二級傳動比i=-120-5133；三級傳動比i可達20-39。我國已有專門工廠制造這種已經標準系列化的減速器。
