模切機的曲柄滑塊機構簡介
假如我們將四連桿機構中的一個回轉副用移動副一固定導路來代替，就得到四連桿機構的另一種應用很廣泛的基本形式一曲柄滑塊機構。

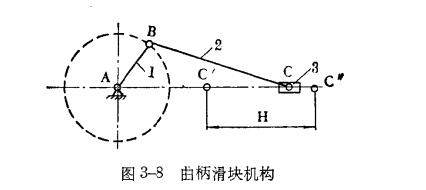

如圖3-8所示，它可以將曲柄1的轉動轉換為滑塊3的往復移動，常見的沖床就是一例。也可以相反，將滑塊的往復移動轉換為轉動。例如，往復式發動機，就是氣缸中的活塞一滑塊通過連桿推動曲柄輪子轉動。曲柄滑塊機構可以分為二種。一種是中心式,如上圖所示，曲柄中心與滑塊導路中心線在一條直線上;另一種是偏心式，曲柄回轉中心和滑塊移動軸線不在一條直線上，它們之間的垂直距離6稱為偏心距。曲柄回轉一周滑塊移動的距離稱為沖程丑，顯然在中心式曲柄滑塊機構中，沖程H一2AB，而在偏心式中H〈2AB。曲柄滑塊機構廣泛地應用于印刷機械上。
圖3-10為三面切書機側刀上下運動機構，就是一偏心式曲柄滑塊機構。
